產品介紹
一、用途：
本產品適用于各石油庫站或化工行業的液體灌桶作業的設備。

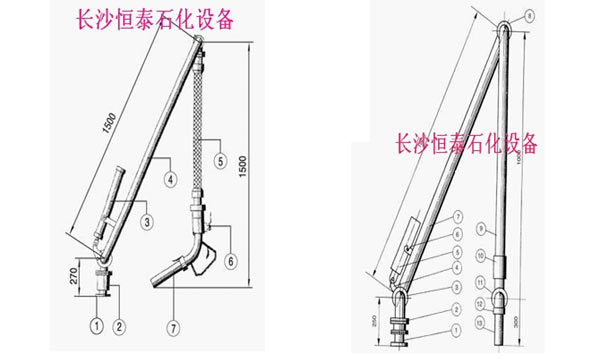

二、型號含義：TH-DN T：裝桶 H：鶴管 DN：口經 桶裝鶴管圖
三、技術參數：
| 型號 | 口徑 mm | 公稱壓力 Mpa | 工作半徑 mm | 水平回轉 。 | 長降角度 。 | 基礎法蘭 |
| TH-40A立式 | 40 | 1.6 | 3600 | 0～360 | -15～60 | DN40PN0.6MPa |
| TH-50A立式 | 50 | 1.6 | 3600 | 0～360 | -15～60 | DN50PN0.6MPa |
| TH-40B臥式 | 40 | 1.6 | 3600 | 0～360 | -15～60 | DN40PN0.6MPa |
| TH-50B臥式 | 50 | 1.6 | 3600 | 0～360 | -15～60 | DN50 N0.6MPa |
四、選用原則：
1、適用范圍：各類石化液體的灌桶作業。
2、密封材料：耐油丁腈橡膠、氟橡膠。
3、本體材質：低碳鋼、不銹鋼、鋁合金三種。
4、安裝高度：比桶高約100mm左右。
五、安裝：
1、接口法蘭安裝標高與汽車上較高的桶口高度相等或略高，一般可取+2.25～2.5米。
2、用戶自備基礎管道，進口法蘭2″。應能承受鶴管的較大傾翻力矩，即325Nm，并應與發油臺緊固。
3、大回轉器的軸線必須處于鉛垂線上，或是進口法蘭處于水平面上，否則鶴管操作將出現一個方向輕，一個方向重。在靠墻安裝時，進口法蘭應距墻400mm以遠，避免平衡器碰墻。
4、用戶根據需要來調裝立式和臥式，只須轉動連接螺母900即可變位。
六、使用及調整 ：鶴管出廠時均做過密封、回轉及平衡試驗，用戶安裝后即可直接使用。
1、鶴管的俯仰角在-300～+600之間，其本身有限位裝置，不得加力使之超過該范圍，以避免平衡器受損。
2、在鶴管使用一段時間后，由于管內慣常存油量或其它原因引起平衡性變差可脫開平衡器銷軸，調整平衡器尾端螺栓位置，但是，如果鶴管內存油不穩定的話，其平衡也不穩定（時輕時重）。
3、每1～2個月在各回轉器及平衡器上注潤滑脂，每年除銹刷漆一次。
4、鶴管的回轉器和平衡器受力有限，不得在其上懸掛重物或加長管子。
5、牽引鶴管時，應用力均勻，避免撞擊。
6、作業完畢后，須將鶴管推至發油臺一側，并將鶴管升降臂60°位置，使平衡器處于放松狀態。
7、用戶應建立健全維修保養制度，經常檢查鶴管的工作情況，做好維護保養工作。
8、定期在每個銷軸轉動部分及彈簧平衡器涂潤滑機油。
9、如使用教長時間后發現有介質泄漏，需將泄漏回轉器拆開清洗保養并更換密封件。
